我公司近日完成了管子-管板角焊縫的棒陽極X射線照相試驗，并將其成功應用于山東聯友石化工程有限公司壓力容器制造部門內重要設備管束的管子-管板角焊縫的檢測。
1、管子—管板角焊縫棒陽極X射線照相技術
按照現有換熱器制造技術標準和規范，換熱器管板焊縫最終質量的評估，大都采用表面檢測(滲透或磁粉)，但此兩種方法本身存在局限性，磁粉檢測只能檢測鐵磁性材料表面和近表面缺陷，滲透檢測只能檢測非多孔性材料表面開口缺陷，都無法進行焊縫內部的缺陷檢測，因此其焊接質量也得不到較好的控制。
現在我公司引進德國進口棒陽極MCTS-U管板角焊縫X射線照相技術，克服了管子-管板角焊縫內部缺陷無法檢測的難題，同時該技術具有很高的透照靈敏度和缺陷檢出能力。目前，管子-管板角焊縫射線照相技術要求也已納入了國內射線檢測標準NB/T47013.2。
2、技術原理
管子-管板焊縫射線照相技術是利用小焦點的射源伸入管子內，其前置擋板與換熱器管板緊貼，膠片位于前置擋板和管板之間。計算好合適的焦距、曝光時間、厚度補償?shù)葏?shù)，反向透照貼在管板上的射線膠片，最終形成射線影像的檢測技術。

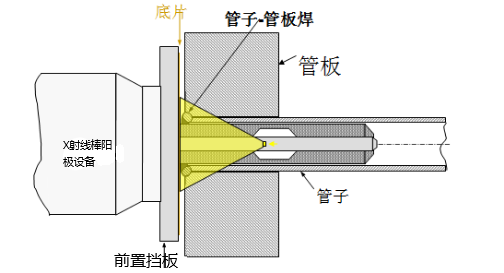

該設備管子管板對接焊縫的結構和棒陽極X射線照相的原理見下圖：
3、X射線棒陽極探傷儀介紹

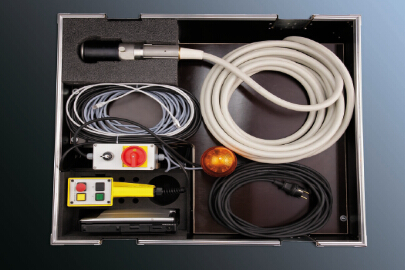

（1） 設備名稱：德國進口棒陽極MCTS-U管板角焊縫X射線檢測系統
設備簡介：
焦點直徑約0.5mm，輻射角度168°x 360°，棒直徑約6mm，長度約37mm；
最高管電壓130KV，最大管電流0.6mA。
管子管板對接焊縫的棒陽極X射線照相技術的適用范圍：管子內徑大于8-50mm；厚度大于1.2-6mm，焦點到管板端頭角焊縫距離小于35mm。
（2） 膠片：AGFA C7高靈敏度膠片；
（3） 曝光焦距和曝光時間：按照不同規格的工件及射線補償技術計算；
（4） 管子-管板焊縫射線照相的靈敏度：棒陽極射線檢測可以發現0.5mm以上大小的氣孔缺陷。

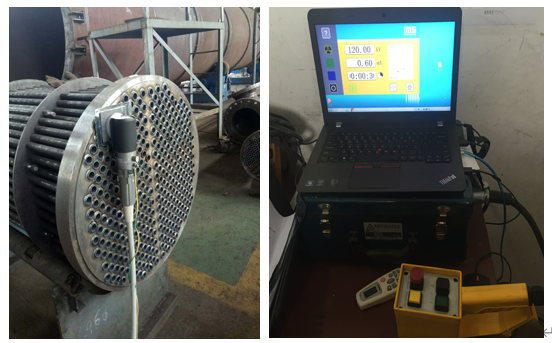

4、棒陽極X射線現場

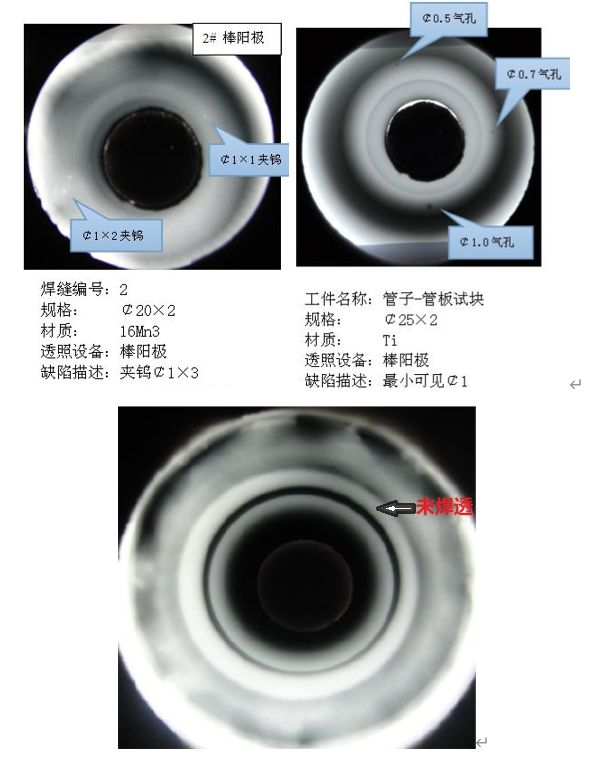

5、棒陽極X射線照相底片
由上圖可見，棒陽極X射線照相底片質量優良，清晰度和靈敏度均很高。
對于這次的管子-管板角焊縫的棒陽極X射線照相試驗以及后續的聯友公司管束的管子-管板角焊縫射線檢測，我公司領導也給予了高度的重視，多次親赴檢測現場，時刻叮囑檢測注意事項，確保以最高標準和最高質量完成任務。
管子-管板角焊縫棒陽極X射線照相技術是我司的引進新技術之一，在公司未來的發展中，棒陽極X射線照相技術將會有更多的應用前景，讓我公司檢測水平更上一個臺階！
